CARACTERICTICAS TECNICAS MODELOS ADLEE POWER :

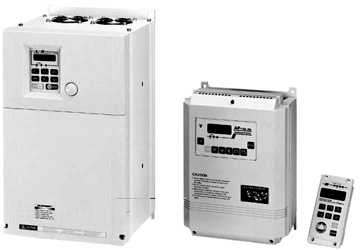

SERIES :AP4G5-37, AP4G5-55, AP4G5-75, AP4G5-110, AP4G5-150, AP4G5-185, AP4G5-220.
RANGO : 5, 7.5, 10, 15, 20, 25, 30 HP (Entrada/Salida 3 x 380 VCA.)
|
|
Control Vectorial sin Sensor |
|
Limites inferior y superior de frecuencia. |
|
Comunicación RS485 |
|
Función de sobretorque en baja frecuencia y compensación de deslizamiento automática |
|
Entrada de puso (encoder) para lazo cerrado de velocidad.
|
|
Visualización en el display de la velocidad en hz o rpm. |
|
Programación a través de 180 funciones |
|
Unidad de frenado dinámico incorporado |
|
Sistema Maestro/Esclavo
|
|
Frenado por inyección de corriente continua. |
|
Rango de frecuencia: 0.5-400 hz . precisión 0, 1 % |
|
Salida analógica 0-10 volt (pwm). Configurable. |
|
Frecuencia de portadora: 1-16 khz.
|
|
Salida digital (transistor) programable. |
|
Funciones PID y Timer
|
|
Dispone de cables de extensión del programador (de 1 a 5 m.). |
|
3 entradas analógicas programables. |
|
Limite de corriente de torque máximo. - |
|
Señal de comando remota de frecuencia: 0-5 /10 volt, 4-20 m a |
|
Protecciones: sobrecarga instantánea de corriente aprox. 200 %, sobrecarga de convertidor 150 % en 1 minuto, sobretension, baja tensión, sobrecarga del motor,sobrecalentamiento del equipo, corto circuito fase a tierra y fase a fase.
|
|
4 tiempos de aceleración/desaceleracion: 0.1/1200 s con configuración lineal o tipo S |
|
Temperatura ambiente:- 10º c a 40º c |
|
Selección de frenado libre o con tiempo de desaceleracion (dinámico) |
|
Protección física: IP20. |
|
Curvas v/f: torque cte, torque variable (cuadratica, cubico). |
|
Normas: iso 9002. |
|
Operaciones marcha (fwd), reversa (rev), modo remoto, etc. |
|
|
|
8 velocidades fijas para programar y función de punteo (JOG) |
|
|
